基于Web的远程监测与故障诊断系统(WFD802)
系统包括：本地信号采集监测诊断系统、数据通信网络系统和远程诊断中心。

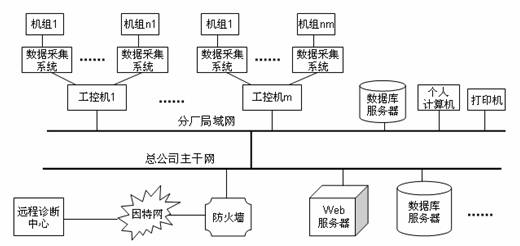

图1 系统总体结构图 n 本地信号采集监测诊断系统 本地信号采集监测诊断系统包括各个机组信号采集系统、数据库服务器、Web服务器和散布在各科室实现远程监测与分析诊断的PC机等构成。 机组信号采集系统可以由MFD310或者EMD100构成。分析诊断子系统根据信号采集监视软件的初步分析结果，通过数值分析和逻辑推理，结合领域专家知识和机组历史档案进行分析，作出精密诊断。 网络数据库服务器用于存储机组运行的状态数据，以及各机组信息表、故障分析结果和维修记录等。 Web服务器作为本厂网络监视诊断系统的载体，随时响应用户的登录，通过Web服务器访问网络数据库服务器，实现远程在线监视、工况分析、故障诊断和数据管理等功能。
n 数据通信网络系统 数据通信网络构建于企业内部网上，可通过Modem或Internet远程登录系统, 实现系统的远程管理与维护。 系统配置专用的数据传输软件，实时地将信号采集系统获取的设备状态数据传输到设备状态数据库中，作为网络工况监测与远程故障诊断子系统的依据，同时，定时地对下位机和设备状态数据库进行整理、删除等操作。
n 远程诊断中心 远程诊断中心位于公司级设备管理部门或者在技术力量雄厚的科研院所，诊断中心服务器需要存贮丰富的信号分析软件包，存放各种典型设备和部件的诊断和预测维修知识库，提供多种诊断方法，在诊断中心诊断能力不足时，它作为诊断联盟的发起者，能够与其他诊断中心诊断请求，并能对反馈回来诊断结果进行融合，将最终的诊断结论和维修建议传送给用户。 通过本系统，企业可以邀请多名专家通过Internet/Intranet异地对机组同时会诊，有利于提高诊断的准确性和可靠性；通过网络连接，有助于诊断数据和诊断知识的共享，通过与整个集团公司MIS、ERP、SIS等相连,有利于设备管理与企业信息管理的融合。
n 系统软件功能及特点 Ø 多级用户管理：管理员、超级用户、普通用户三级用户权限； Ø 提供Web下的远程在线监测功能，包括：时域波形、幅值谱图、轴心轨迹、频率趋势、峰峰值趋势、有效值趋势、峭度值趋势、温度、压力等趋势监测功能。
图2（a） 时域波形监测 图2（b） 有效值趋势监测 Ø 提供时域波形、轴心轨迹、幅值谱图、包络、小波分析、Wigner、倒频谱、谱差、互相关、互谱估计、Bode、瀑布、频率趋势、峰峰值趋势、有效值趋势、峭度值趋势，工艺测点的非振动趋势图等多种稳态、非稳态信号分析方法。
图3（a） 轴心轨迹分析 图3（b）小波分析 Ø 提供故障诊断模块，包括知识库管理和故障诊断。知识库管理模块提供对知识库表格、故障树结点和规则库查询、创建、修改等功能。
图4 诊断结论及解释 Ø 提供远程数据管理功能。 Ø 提供工厂管理、设备管理、日常报表管理、机组病历管理、用户管理、诊断报告管理等功能。
|
|||||||||||
